InterfaceDesinger 使用案例-v2

1、 DDIO用法

2、时钟输出

3、Efinity处理三态端口问题

4、PLL的添加

1、DDIO用法

对于输入输出IO很多时候会用到DDIO的用法。对于DDIO，就是时钟的双沿采集或者发送数据，所以必须要用到寄存器。它的设置也比较简单，在intefaceDesigner中添加GPIO，并把register Option设置为register，另外要设置Double Data IO Option模式，分别为normal和resync。

下图是易灵思的GPIO的结构。

对应上图我们以ODDIO为例，分别标出了reg1,reg2和reg3三个寄存 器。当OUT0为上升沿的触发信号，即HI，OUT1为下降沿的触发信号，即LO。当DDIO模式设置为Normal mode时，OUT1经过reg3输出；当设置为Resync mode时OUT1经过了reg2和reg3，reg2用于对数据打一拍来对齐数据，下面是数据的输出波形。

我们只需要在top模块中添加相应信号即可以用于控制：

module DDIO_Test(...  otuput oddio_HI,  output oddio_LO，
...
);

下图为数据输入时的波形，分别对应 Normal和Resync mode。

2、时钟输出

易灵思所有的GPIO都可以用作时钟输出。这里我们提供两种时钟输出方式。

方法一：把时钟设置为clkout模式。下图选自钛金系列ds上的IO框图 。从图片上可以看到OUTCLK的路径。

在添加 GPIO时，设置Mode为clkout,并在output Clock中输入时钟名。

这里需要 注意的是，时钟名不能从core直接输出，而只能使用interface中使用的时钟，如PLL输出的时钟或者GCLK输入的时钟。比如我们在代码中定义了一个IO，如下：

module clk_test(...
output clk_100m,
...);

如果直接把代码中定义的clk_100m直接配置给interface的GPIO，这时软件会报错。

方法二：

通过DDIO的方式设置时钟输出。IO模式设置为output，并打开Register Option及Double Data I/O Option,并指定时钟。

程序内部分别对DDIO的高低位分部赋值为1或者0.

assign clk_out_inst_HI = 1'b1;assign clk_out_inst_LO = 1'b0;

对于两种方式的使用，Trion有很大一部分的GPIO不支持DDIO，只能使用第一种方式，钛金所有的GPIO都支持DDIO；另外在源同步时钟数据输出时，DDIO的方式可以保证数据和时钟的延时一致，所以易灵思推荐使用DDIO的方式。

3、Efinity处理三态端口问题

我们在处理三态门时一般都是用下面的语句；

inout bidr_pad;wire in;wire out;wire o_oe;
assign bidr_pad= o_en ? out :z; assign in = bidr_pad;

其实它对应的硬件结构就是下面的框图。它涉及到3个信号:in，out,o_en。

当o_en = 1时，out可以通过out buf输出到pad上,同时会反馈到in;

当o_en = 0时，out buf就是高阻态。in的信号就是通过外部pad通过in buf输入进来。

    最初使用Efinity，因为架构差异，很多人被inout的使用难住了。这里来说明一下。在易灵思的产品架构中，原有的rtl代码都是针对fabric的，也就逻辑部分。而IO被认为是外设。如下图I/O Buffer部分相对于fabric是外设，它是在Efinity的interface Designer中设置的。这样在rtl只需要定义：

input in;output out;output o_oe;

有了上面的认知，我们就容易理解在efinity中怎样添加三态。

添加三态门的过程如下：

我们在interface中添加一个gpio,命名为sda,把Mode，选择为inout,

点击show/Hide GPIO Resource Assigner，打开IO分配界面分配IO.

点击保存和Generate Efintiy Constraint Files.

打开工程面板下面的Result下的 xxx_template.v，可以看到里面添加了

Input sda_IN，output sda_OE,output sda_OUT

三个信号，把这三个信号复制到工程文件的顶层中去，这样就定义好了一个inout，可以直接全用了。

另外如果要添加IO寄存可以根据实际需要去选择，同时要注意为寄存器选择准确的时钟。

这样就不用再写assign sda = oe ? sda_out :z; 这样的语句，因为oe就是sda_OE， sda_out对应的就是接口生成的sda_OUT。

在Efinity的.v文件中不支持inout 双向口的定义，另外Efinity也不支持‘z’这种定义。

4、PLL的添加

易灵思的FPGA在生成PLL的方式与别的厂家稍有区别，这与其的core和interface架构是相对应的。对于易灵思的FPGA来讲，PLL，GPIO，MIPI，LVDS和DDR相对于core部分都是外设。而这些外设的设置都是在interface designer中的。下面以pll的添加为例，对于trion系列的设置简单说明。钛金系列会稍微的区别，但是只要了解了一个，另一个都是大同小异的。

一、PLL的添加

（1）打开interface desinger。

（2）选择pll 右击选择Create block,就可以添加pll

（3）这里我们把pll的例化名修改为pll_inst,并且按回车(必须回车)。

PLL resource对应PLL的位置，这也是易灵思的PLL使用与别家有区别的地方，必须要指定PLL的位置。

clock source是指pll参考时钟的源来自哪里，包括外部和内部。

External clock:指示参考时钟的源，包括参考时钟0，参考时钟1。

（4）点击Automated Clock Calculation打开时钟设置界面。trion最多可以设置3个时钟，红包框中的箭头和x可以用于打开和关闭相应的时钟。

（5）设置完成上面的操作之后，我们需要指定PLL的参考时钟来源。从ds上我们可以看到PLL_BL0有两个时钟源，分别是REFCLK0和REFCLK1，分别对应GPIOL_15_PLLIN0和GPIOL_19_PLLIN1。

然后再添加PLL的参考时钟脚，这里我们例化为pll_ref_clk，并要把connection Type设置为pll_clkin。并分配到GPIOL_15_PLLIN0上，因为上面选择了External Clock0。这样PLL的设置就差不多了。

二、关于时钟源

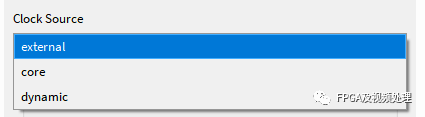

在选择clock source时，有三个选项，分别是external, core和dynamic。

external好理解，就是参考时钟从外部IO进入的，上面的设置就是。

core是指时钟从FPGA内部给PLL的参考，比如一个PLL的输出给另一个PLL做参考时，第二个PLL的参考就是设置成core，或者从GCLK进入FPGA再环到PLL的输入。

至于Dynamic Clock就是动态输入选择，支持多路选择，如下图，可以支持两个core和两个external时钟。但是因为PLL不支持动态重配置，所以这个功能应用有限。

三、PLL的反馈方式

PLL有三种反馈，core，Local和internal。

从下面的图来看，不同的反馈位置是不一样的。core的反馈路径是从FPGA的core内部来反馈，可以保证输入时钟与输出时钟同频同相。这在源同步设计中是很有用的。而local和internal可以支持输出更多的频率，大家可以在操作中发现如果是core反馈的话，有些频率是设置不出来的，而local和interanl却可以。

上面描述其实描述相对粗糙，语句什么的也没有太去考虑措辞，花半个小时BB下，能用起来就行，如果实在有看不懂的，欢迎留言。
