**Allegro PCB中如何给单个焊盘添加十字花连接属性**

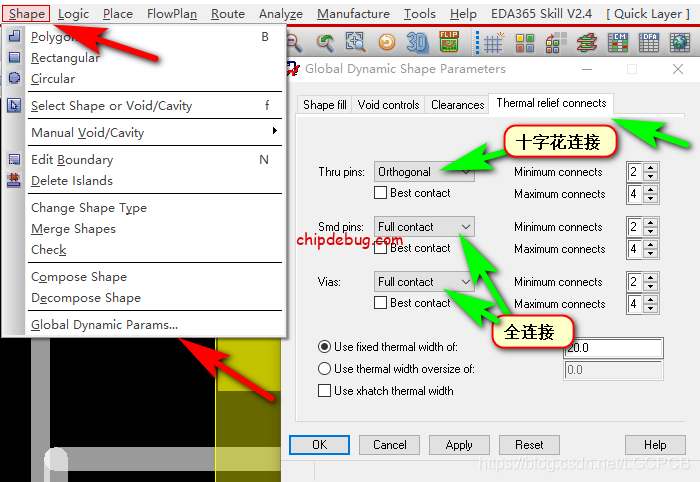

在PCB常规设计下，整板铜皮与焊盘的连接方式已经在Sbapa菜单栏下的Global Dynamic Shape Parameters选项下的Thermal relief connect选项栏中已经设置好了，如下图:

从上图的设置中，我们看到铜皮与通孔焊盘的连接方式为十字连接，铜皮与表贴焊盘、过孔的连接方式为全连接。
那么我们如何给某个表贴焊盘添加十字花连接属性呢？或者给某个通孔焊盘添加全连接属性。则铜皮与此表贴焊盘的连接方式为十字花（通孔焊盘的连接方式为全连接），与其它表贴焊盘为全连接（通孔焊盘的连接方式为十字花）。

今天教大家如何设置某个焊盘与铜皮的连接方式，操作方法如下：

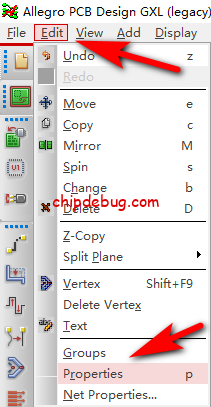

1、选择Edit菜单栏下Properties选项，如下图：

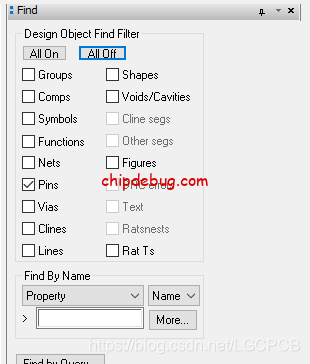

2、在Find侧边栏中只选择Pins，如下图：

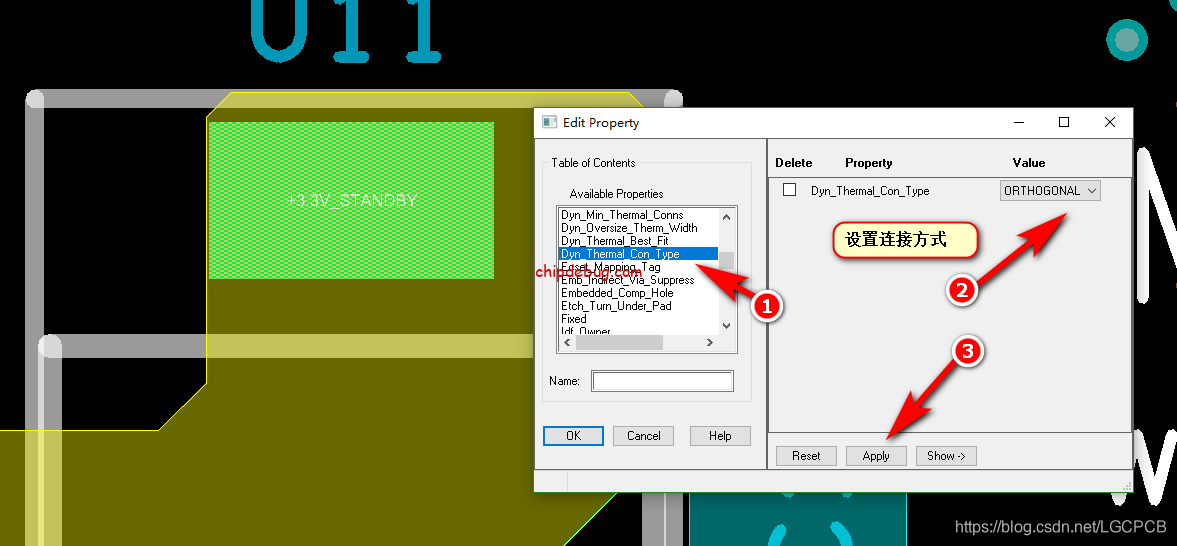

3、然后单击焊盘，在Edit Property对话框中设置如下图：

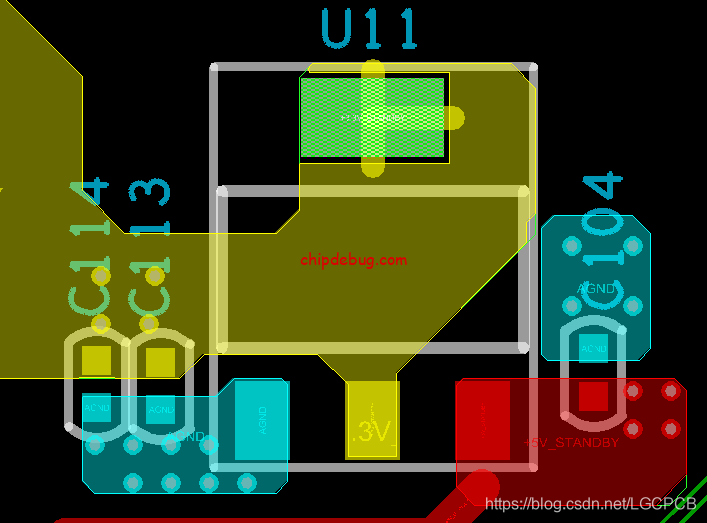

4、设置效果如下图。

通孔焊盘设置方法同上哦！！！
