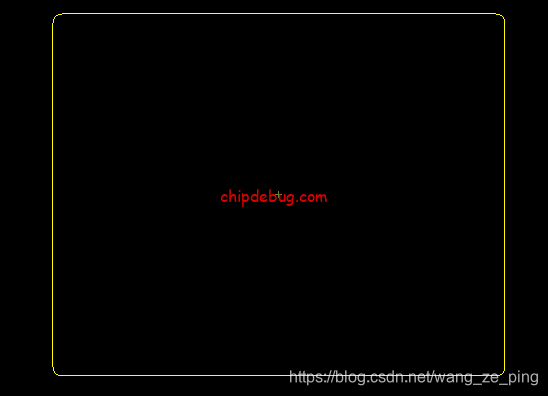

Allegro PCB对边框倒角变成圆弧处理

17.4的操作

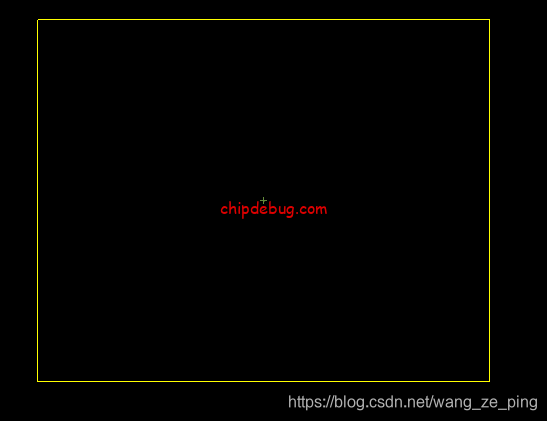

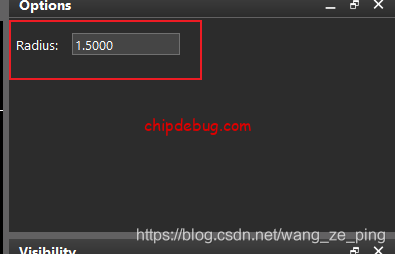

例如想对下述的矩形的边角变成圆弧状

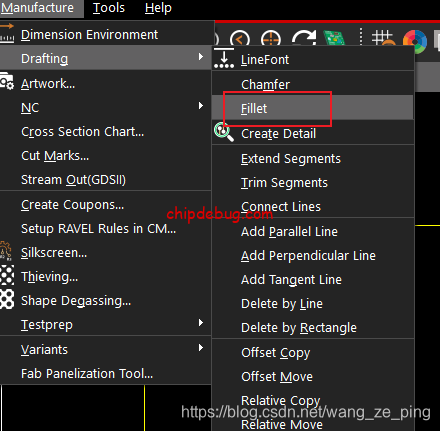

16.6操作

Cadence Allegro 板框倒角设置方法
本章节教大家如何对矩形板框进行倒角设置。
如果我们绘制的板框是Shape属性的是不能正常倒角设置，要将Shape属性的板框更改为lines属性的板框。
Cadence Allegro 板框倒角有两种倒角形式：倒斜角和倒圆角。
1、首先把要铜皮属性的板框转化成lineslines属性的板框，选择菜单栏Shape——Decompose Shape。

2、将原有的Shape属性板框删除（将Shape转化为lines,只是在Shape的基础上生成lines属性的板框，而原有的Shape属性板框还是存在，需要我们对其进行删除）。

3、倒斜角方法，选菜单栏Manufacture——Drafting——Chamfer,然后在Options侧边栏填写倒角长度和倒角角度。
