orCAD下绘制差分对方法推荐
本次推荐一种在orCAD下绘制差分对方法，差分对的优点有很多，尤其对“时序有要求的信号对”作用更为明显，但在“原理图环境”下，“差分对”的表述形式，与“普通连线”基本一致，要在“茫茫线路”中快速找到“差分对信号”，大部分时候是很困难的；
1、方法要点
在此处，推荐种绘制差分对的方法，可有效解决此类问题，其重点为以下2点：
i）、网络后缀：对“差分对”而言，可在“网络后缀”中用特定的后缀，即“_P”和“_N”表示，此处的“_P”表示“postive”，“_N”表示“negtive”，譬如“TXD_P”、“TXD_N”；
ii）、线路加描述符：对“差分对”而言，可在“网络连线上”添加“描述符”，达到“警示”、“区分”的作用；
iii）、补充信息：对“差分对”而言，部分情况下存在“阻抗要求”，可添加合适的“补充信息”，便于后续PCB布线；
2、方法举例

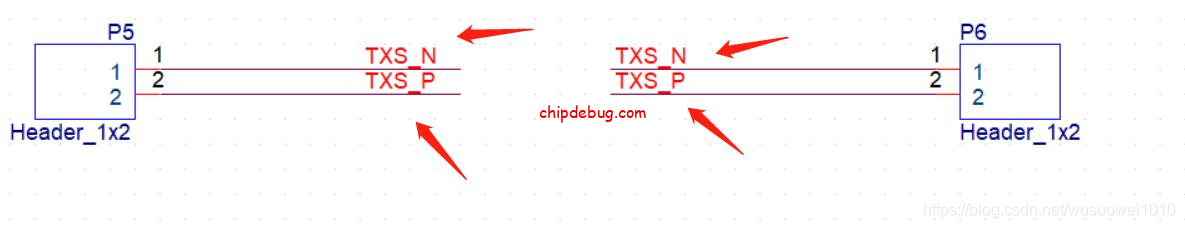

首先，对“添加网络后缀”，举例如下：
如上图所示，后缀添加了“_P”和“_N”与“普通网络”进行区分；

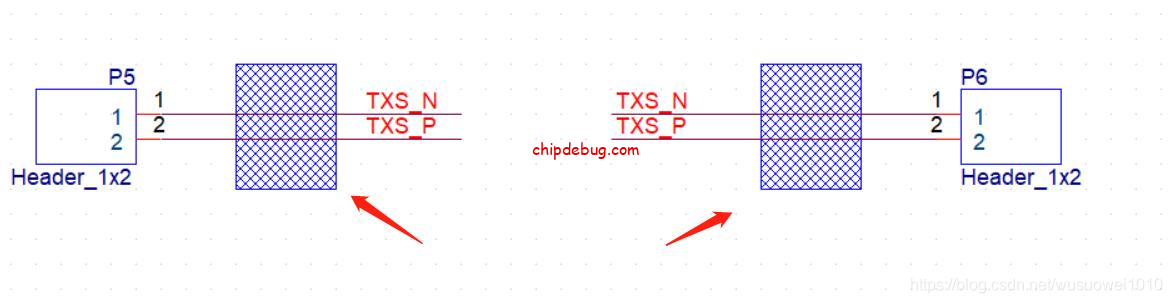

其次，对“添加描述符”，举例如下：
如上图所示，网络添加了“矩形框”，至少其为“差分对网络”，实现方法如下：

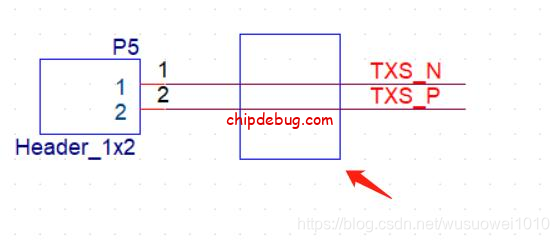

之后，“拉出矩形框”，如下：

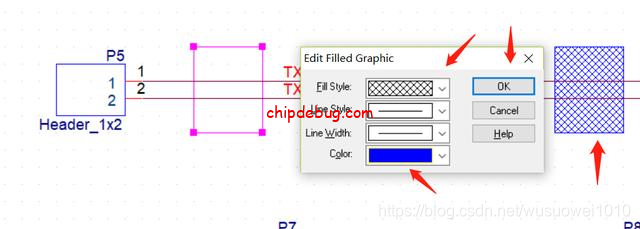

再双击矩形框，在弹出的窗口中，设置即可，如下所示：
在单击“ok”后，即可得到最终效果；

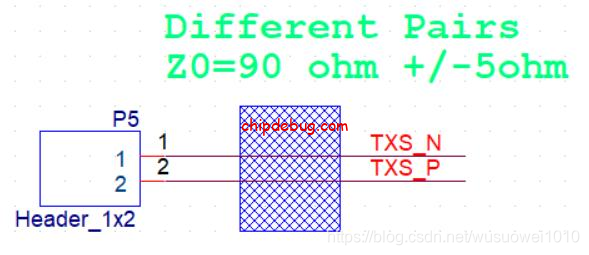

最后，对“补充信息”，举例为：
如上图所示，其表示信号为“差分对”，且其“特性阻抗”为“90Ω±5Ω”；
注意：在“USB走线”的“USB_P”和“USB_N”多使用“差分对”配“90Ω特性阻抗”
设计PCB过程中，若设计中有差分对信号，则需要将是差分的2个信号设置为差分对，设置差分对有2种方式：手动添加及自动添加
一、手动添加差分对：
1、点击Setup-Constraints-Constraint Manager调出CM规则管理器，然后到Physical规则管理器下点击Net-All Layers，然后在右侧栏中选中2根需要设置为差分对的信号，按Ctrl键全选中后右击，选择Create-Differential Pair，如图1所示；
图1 创建差分对图示
2、在弹出的对话框中设置好差分对的名称，点击Create，即可创建差分对规则，如图2所示；
图2 Create Differential Pair选项卡
3、创建后即可在此管理器中生成差分对，如图3所示。
图3 手动创建的差分对图示
二、自动生成差分对：
1、可以从上述步骤中的Create Differential Pair选项卡中点击Auto Setup选项，如图4所示；
图4 Create Differential Pair选项卡
2、在弹出的对话框中，在Filter的2个对话框中输入差分对的后缀（一般是“+、-”或者“P、N”），如图5所示；
图5 Differential Pair Automatic Setup选项卡
3、输入后，在Prefix的框中点击一下，软件会自动将识别出来的差分信号列在其下的方框内，如图6所示；
图6 Differential Pair Automatic Setup选项卡
4、然后点击Create，即可自动将设计中的差分对自动创建好并且会生成Log结果列表，如图7所示。
图7 Diff Pairs Automatic Setup Log File图示
| 第一步，打开orcad Capture CIS，同时打开设计项目，单击左侧的“项目管理器”，然后选择“tools”–“create differential pairs”，进行差分对创建操作；
第二步，弹出差分对的编辑框，”fiter ”表示需要过滤的关键词，”><“单击该按钮，将选中的网络添加到右侧；
第三步，选择其中要匹配差分的两个网络，单击”>”，就将网络添加到了右侧的selection 列表中，在diff pair name中自动显示”DP1″;
第四步，点击“create ”按钮，生成差分对，创建好的差分对如图所示；
modify表示 修改，delete表示删除；anto setup 选项中通过 “DP-”“+filter”“-filter”可以自动生成符合条件的差分对，单击remove,移除相应的差分对；
|
