allegro怎么让原理图和PCB交互布线

在使用allegro对原理图进行PCB设计时，有时为了查找元器件方便，等等其它原因，我们可以设置原理图和PCB交互布线。
基本步骤是：

1. 原理图使能交互布线
2. 原理图生成网表
3. PCB导入网表

解决方案：

allegro原理图和PCB交互布线方法如下

1. 点击菜单栏Options->Preferences…

2. 勾选Miscellaneous->Intertool Communication下面的方框，使能交互布线

3. 点击Tools->Create Netlist…

4 .生成网表，注意生成网表不能有错误

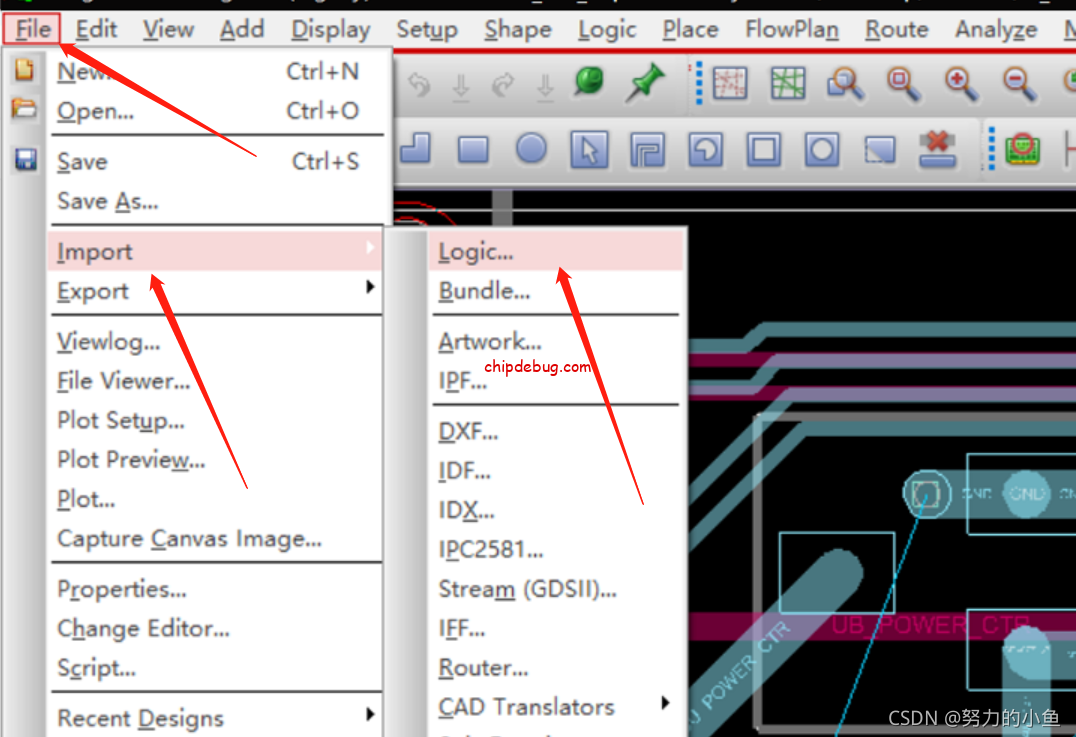

4. 打开PCB文件，点击菜单栏File->Import->Logic导入网表

5. 找到网表所在文件夹

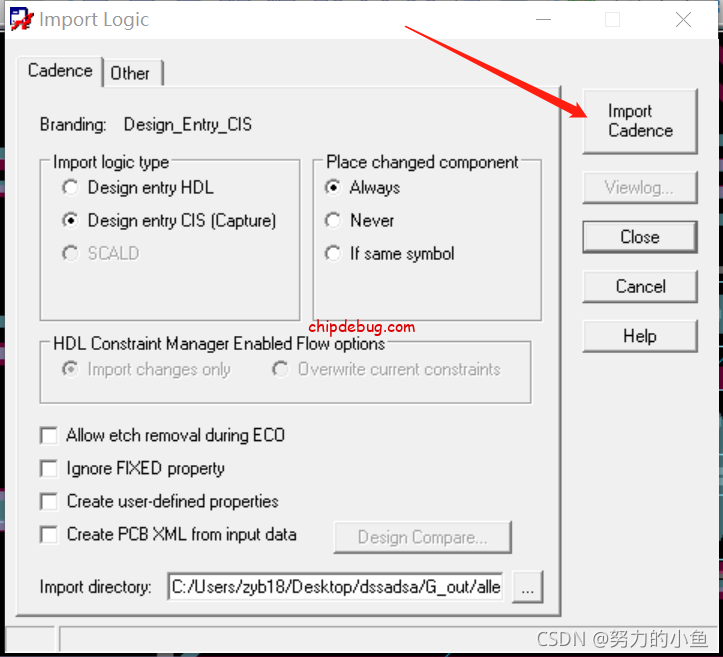

6. 导入网表，注意导入网表不能有错误

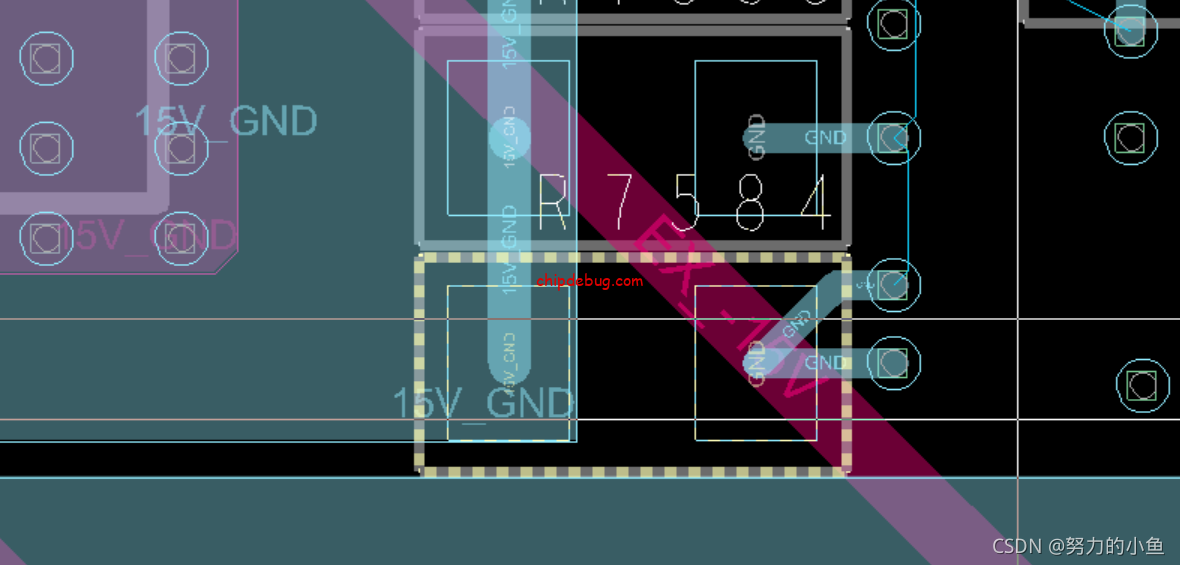

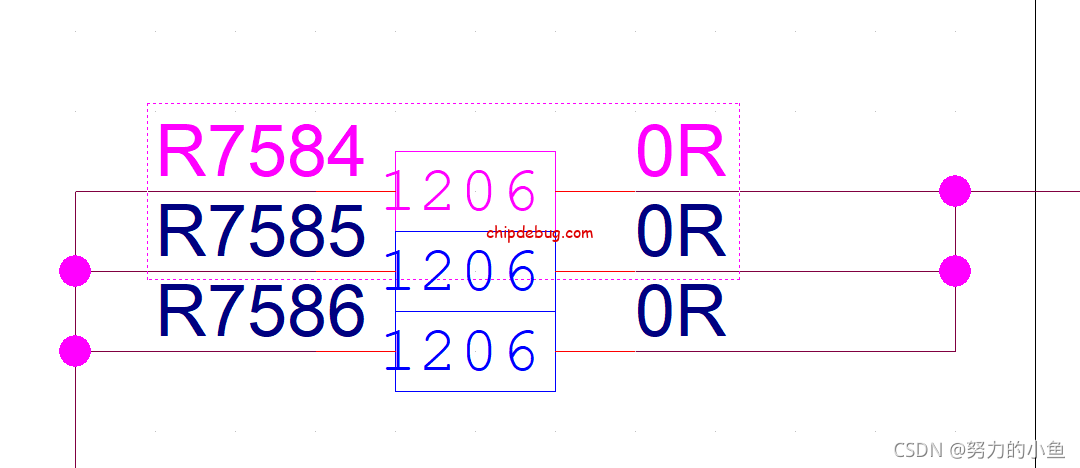

7. 结果
