Cadence Allegro PCB设计88问解析(六) 之 Allegro中的XNet设置

在我们的进行layout设计时，尤其是在一些差分走线上，经常会遇到串联电阻或者电容的情况，可能在信号速率不高或者spec要求不严格时，我们会忽略独立器件另一端较短走线的长度延时，但是在一些告诉信号的传输下是要把这段走线考虑进行去的，这就会涉及到Allegro中的XNet的设置，今天就和大家简单总结一下：

第一步：

在Allegro的PCB Editor的菜单下选择点击Analyze，如下图操作：

第二步：

弹出如下对话框，点击OK，如下图操作：

第三步：

弹出如下对话框，点击是，如下图操作：

第四步：

选择串联两个信号网络的独立器件，点击creat model ,再点击OK,如下图操作：

按照对话框的属性设置独立器件的参数，包括引脚数量，value等，如下图操作：

第五步：

设置完成之后会弹出如下对话框，表示创建成功：

第六步：

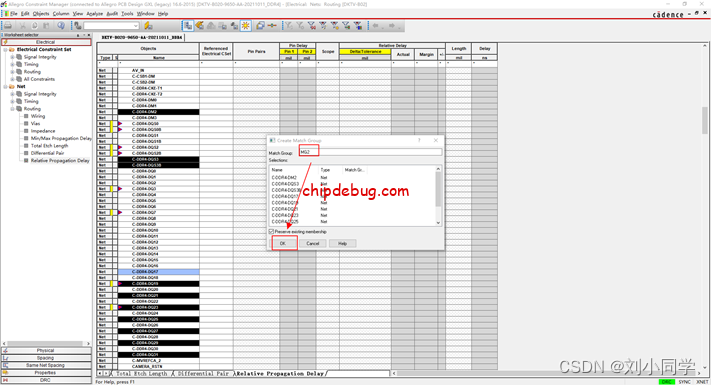

选中要添加到Match group中的网络，右键选择creat-Match group，如下图操作：
