Cadence Allegro PCB设计88问解析(九) 之 Allegro中封装(footprint)3D模型添加

今天整理下PCB封装的3D 模型添加，此步骤并不是所有的公司使用，因为我们平常给器件添加一个实际的高度，就已经OK了。只不过我们在看整版的3D模型是，每个器件都是方方正正的，不太美观。所以有的人要求完成此步骤。因为做设计有时候不仅要完成任务，还有美观，让别人看起来更舒服。这样就不会给结构同事吐槽你的机会啦，我们看下具体的操作步骤吧

第一步：添加库路径

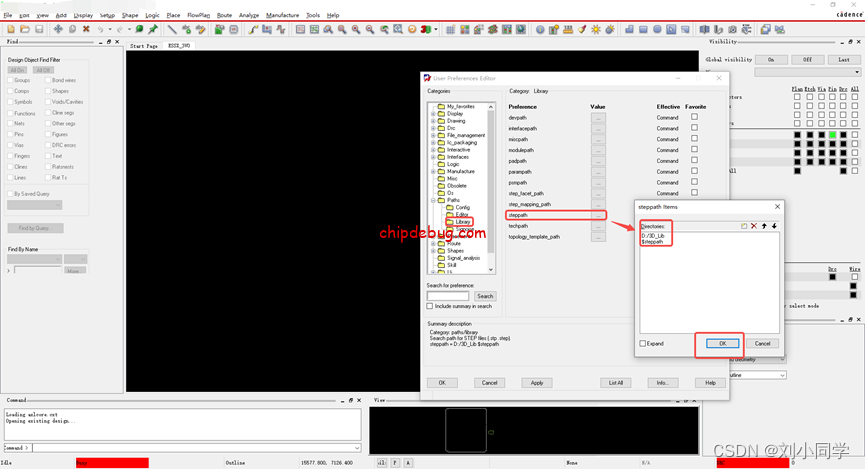

3D模型其实和平常的PCB的封装是一样的都是一个单独的文件，需要设置Allegro的库路径，这样在查看整体的3D模型时，才能整版的效果。首先打在Allegro的PCB Editor的菜单下选择Setup，然后打开User Preference，在paths-library中找到steppath，指定STEP模型库的路径，操作如下图：

第二步：设置器件器件高度

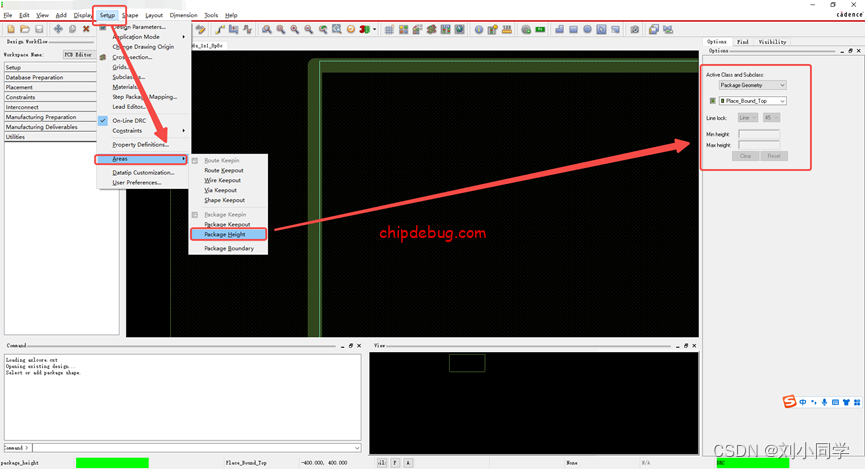

但我们刚开始建立封装的时候，可能还没有某个器件的实际3D，但是为了配合结构设计，需要给器件添加一个高度，需要更具器件规格书中的值来，以免产生干涉，首先打开封装文件，在Allegro的PCB Editor的菜单下选择Setup，点击Area，选择Package Height，操作如下图：


完成上一步Done下，再单击3D显示，如下图：

第三步：添加器件实际模型操作，

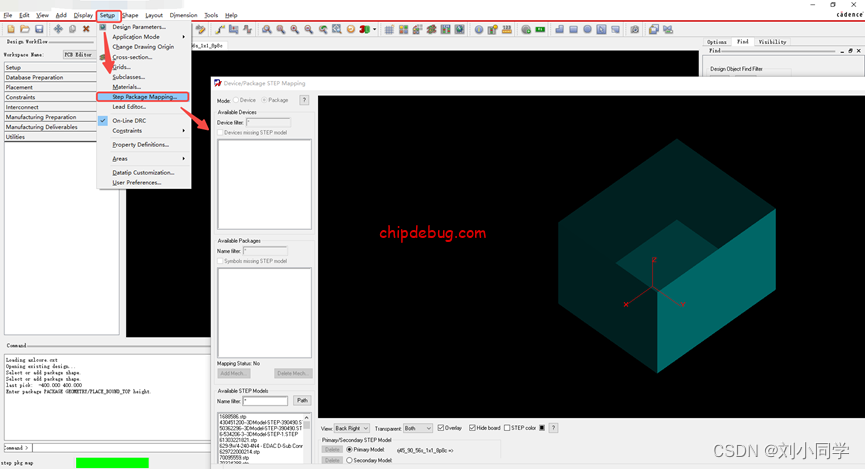

以上步骤本体器件的模型设置，下面是添加器件实际模型操作，在Allegro的PCB Editor的菜单下选择Setup，点击Area，选择Step Package Mapping，会弹出如下的对话框，在这里就可以添加3D，但是首先我们需要把相应的3D模型的文件，放到我们第一步时设置的路径下面：

第四步：3D模型对齐

在下面的对话框中，首先我们可以看到一个方框，就是我们刚才设置的模型，然后点击左下角，选择我们的3D model，此时我们点击鼠标，可以看到两个模型可以移动，把他们移动大概的位置，然后使用下面的offset进行对齐

然后点击View中上下左右不同视角检查一下是否OK，点击Save，如下图：

完成上一步Done下，再单击3D显示， 3D模型添加完成，如下图：
