当我们在进行PCB设计，最常用的两种命令就是走线（Add connect）和打孔（Add via）。通过这两个命令进行layout换层。其中在打孔方面也有许多学问，从信号完整性的角度来看，在信号走线上需要少打孔，减少反射或者寄生效应。在PCB工艺方面就要考虑孔径、板厚比等等。因为当我们的板子较厚的时候，较小的孔径板厂是没有办法钻孔的，一般的要求为12：1。每个厂商设计不一样，需要根据实际情况来看。今天和大家分享怎么在Allegro中怎么替换过孔类型：
第一步：查看过孔的属性
在Allegro的菜单栏下选择Tools，点击Padstack中的Modify Design Padstack，修改设计焊盘，如下图所示：
然后点击我们替换的过孔，在点击下面对话框中的Edit，就会弹出Pad Editor对话框，从这里我们可以看到过孔的直径、焊盘大小等，如下图所示：

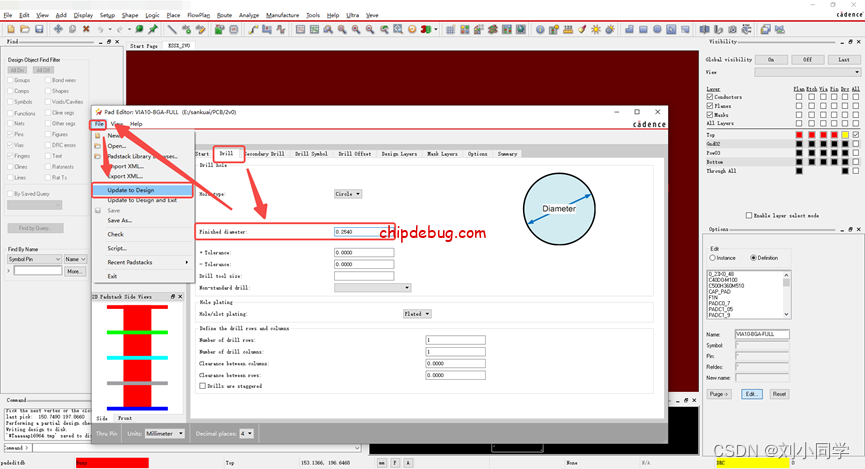

如果我们直接更改此类过孔的一些属性，也可以直接在里面修改，比如修改过孔直径，之后我们选择file中的Update Design或者Update Design and Exit，保存修改的过孔直径并且更新到设计中，这样我们Allegro中就能看到我们修改之后的过孔直径了，如下图所示：
第二步：替换过孔

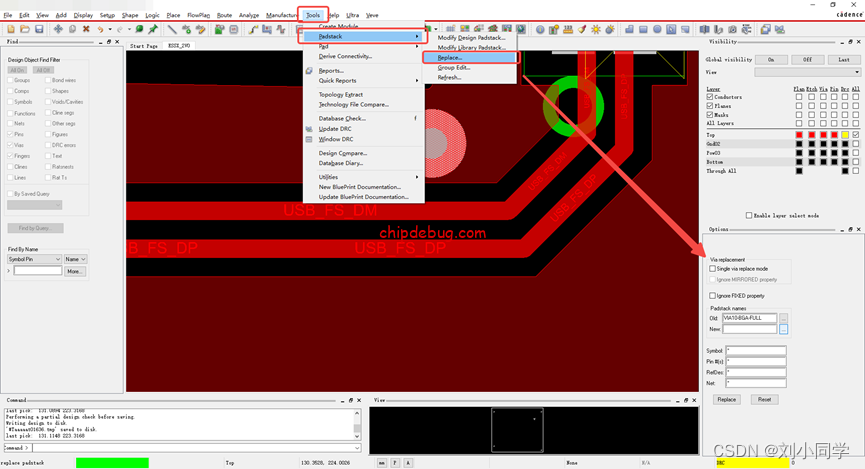

还是在Allegro的菜单栏下选择Tools，点击Padstack中的Replace，替换，如下图所示：

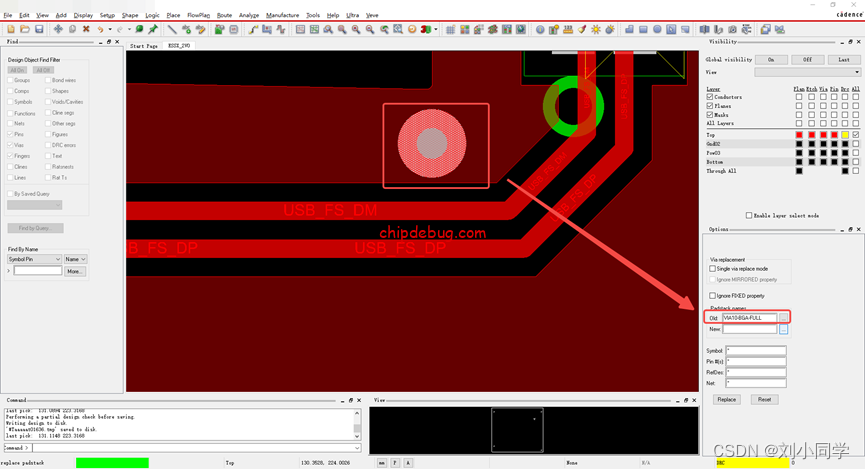

完成上面之后，在设计窗口中点击我们替换的过孔，就会在下面对话框中old显示过孔名称：

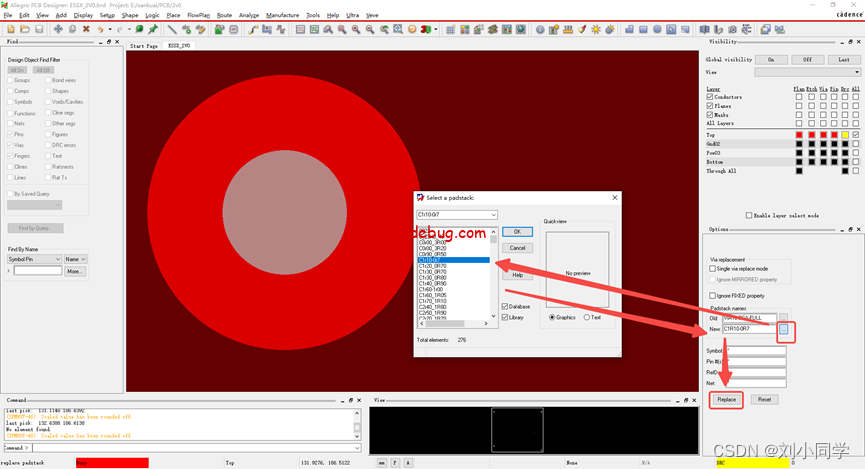

然后我们在点击New中的选择，就会弹出过孔的类型，确定我们要替换的过孔之后，就可以点击下面的replace，进行替换：
