Cadence Allegro PCB设计88问解析(三十) 之 Allegro中 PCB的3D模型导出

在进行PCB投板之前，往往需要将PCB的结构发给结构的同事确认。一般会导出DXF和EMN文件，或者导出3D模型。3D模型包含版型、器件的实际3D模型等等。可以比较直观的看到PCB板上的器件情况，下面简单介绍PCB的3D模型导出。

1. 在Allegro的菜单下选择File命令，点击Export中的STEP，STEP各式代表3D，可以显示PCB上各种器件的3D模型，如下图所示：

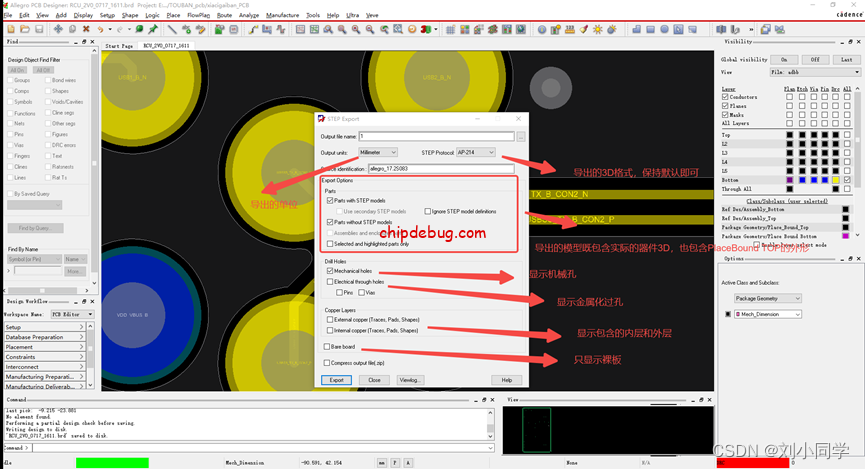

2.完成上一步，会弹出STEP Export对话框，其中可以设置许多导出属性，如下图所示：

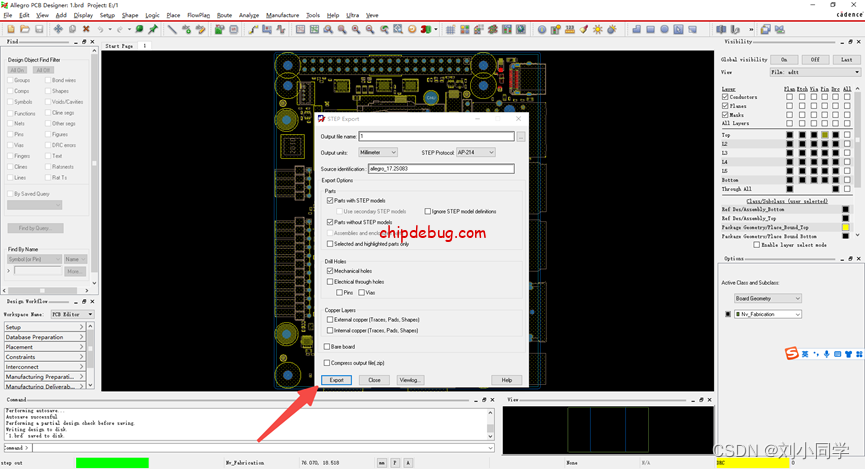

3.点击导出，就可以看到3D模型文件，默认保存在PCB的根目录下，

4.在Allegro中提前查看PCB的3D模型，点击3D，加载文件，如下图所示：

按照shift和鼠标中间滚轮，就可以翻转图形：

5.导出设置：在导出界面可多看到有三种类型：

STEP 203所有零件都在同一层，即所有的零件在一个图层中可以全部显示出来，而
STEP 214所有零件会有不同层，所以在查看时需要根据需求调用不同的图层。
STEP AP 242是基于STEP AP 203和STEP AP 214的基础上进行升级，将会兼容更多的数据。
5.在导出的3D模型，有时可以看到版外形不全的情况，如下图：

这时可以查看Borad Geometry 中的Cutout中是否有切割外形，上述情况可能是由于此层包含外形导致，删除铜皮，就可以显示完整的外形。
