Cadence Allegro PCB设计88问解析(三十一) 之 Allegro 中 打印(Plot)设置

在PCB进行投板时，往往会打印一下装备层(Assembly)，给贴片，用于核对器件的信息等。下面简单介绍Allegro中打印(Plot)设置。

1. 在Allegro的菜单下选择File命令，点击Plot Setup，会弹出Plot Setup对话框，如下图所示：

2.在Plot Setup对话框，有许多打印设置，包括打印的比例、打印的色彩等：

3.打印pdf，在Allegro的菜单下选择File命令，点击Plot，会弹出Print对话框，按照步骤打印，然后保存，就可以把需要的图层打印成PDF，如下图所示：

4.打印的具体设置：

Fit to Page ：该功能是可以保证将电路图缩放到适应打印纸张的大小；

Scaling factor：缩放因子，用于调节电路图显示大小的比例系数，设置为1时，电路图显示与实际的大小相同；设置为2时，会放大PCB的位号显示，但是会超出单页显示。设置为0.5时，以缩小电路图并使其更容易查看和编辑。相反，如果电路图较小且细节不太清晰。

Default line weight：默认的线宽设置。设置为1时，就是PCB中的线宽大小，设置为2就是，两倍的线宽，但是如果丝印放到的比较近，那么就会产生丝印重叠的问题，会造成显示不清。

Plot orientation：打印方向，分为两个选项，一个居中Auto center，此功能是将视图居中，另外一个是镜像Mirror，此功能主要是用于，当我们打印BOTTOM面的丝印时，需要将视图镜像，方便打印出来的图纸方便观看。

Plot method：第一个是color，代表打印出来的PDF的字体颜色是我们PCB中标记的实际颜色。第二个是Black and white，代表打印出来的字体颜色就是黑色和白色。

Plot contents ：Screen contents（屏幕内容）是指在编辑电路图时需要在屏幕上显示的内容，可以根据需求选择需要显示的内容。Sheet contents设置：打印当前页的内容。

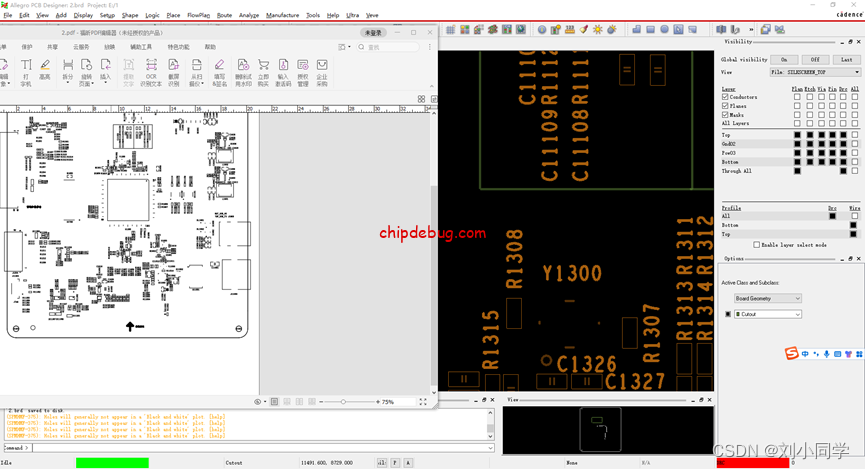

5.打印内容，大家要把打印的东西在Allegro视图中显示出来，要不然会打印的不全（Screen contents），如下图所示：

如果按照上面的打印设置，把Sheet contents设置，即使在Allegro视图中显示的不全，也会打印一整页，如下图所示：
