信号完整性之Cadence Sigrity 回路电感仿真操作流程

今天和大家分享的是Optimize PI仿真操作流程，主要是介绍回路电感的提取。
Optimize PI 是Sigrity公司专门针对电源网络目标优化的一款应用性工具，用于基于OptimizePI输出的一系列优化方案来优化其电源分配网络(PDS)的性能或节省成本、版图面积等。

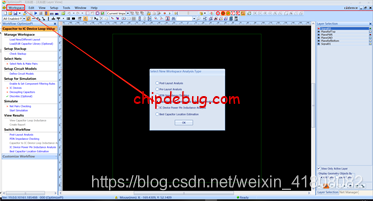

1.新建工程，选择Workspace 新建工程，选择license，如下图：

2.加载文件，load an exiting layout转化好的spd文件，如下图：

3.层叠设置，包括设置每层对应的厚度、材料(DkDf)、填充介质等，如下图：

4.过孔设置，包括设置过孔中的孔壁厚度、镀孔材料(有无塞孔)，如下图：

5.选择仿真网络，使能要仿真的网络和对应的回流网络，如下图：

5.设置器件，过滤规则，如下图：

6.加载电容库模型，如下图：

7.选择PCB板上相应的电容模型，如下图：

8.保存仿真文件，开始仿真，如下图：

9.仿真结果查看，选择仿真网络和对应回流网络之后，软件会自动把网络相关电容选出，并按照回路电感的感值大小排序，如下图：

以上是关于Cadence Sigrity 回路电感仿真的过程！
如有错误，希望各位大神留言指正，喜欢和学习仿真的朋友可以关注，留言，顺便点个赞👍，我会坚持整理分享和大家一起学习，感谢！！！
上述的仿真相应的只是一个流程的操作，想要掌握真正的仿真还要加强理论知识，大家一起学习，加油！！！
