我们常说的layout走线需要参考平面，是地平面还是电源平面或者其他，是完整还是不完整，有何影响，以下小小的仿真演示一下：

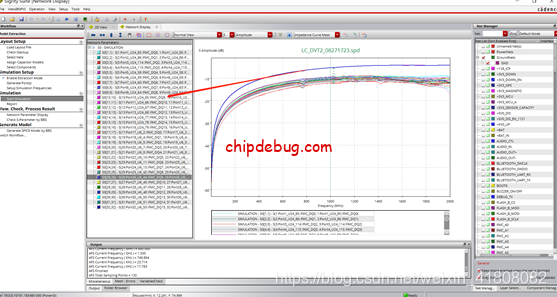

1.先进行S参数提取，查看S11(回波损耗)、S12（插入损耗）、串扰（近端串扰和远端串扰）仿真结果如下：

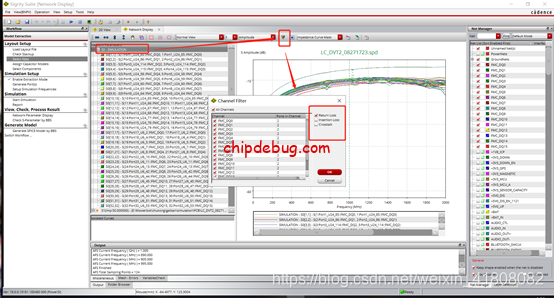

2.仿真结果分析：其中portDQ9损耗比较大，dB值明显大于其他端口，查看brd得知第二层参考电源平面不完整，造成阻抗反射

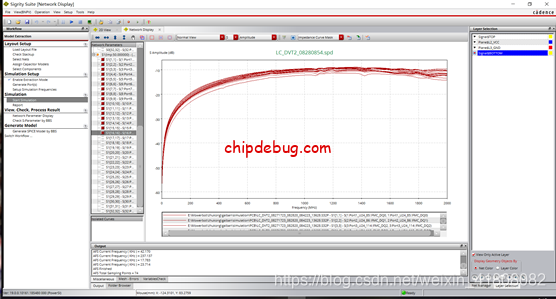

3.经过优化，使其第二层电源平面完整，重新仿真，优化之后好于上一版仿真，结果如下：
4.两次仿真结果对比：
5.由于前两次仿真基于DQ线参考电源平面而不是地平面，所以下基于参考地平面仿真对比：
6.两次仿真结果对比，对于目前仿真信号参考电源平面和地平面的差别不是很大（仿真频率为1KHz-2GHz，随着频率增大，影响可能会变大）。但是对于不同参考平面回流路经不一样，对于信号损失差别有一定影响。以下绿色是参考地平面，曲线比较平滑，信号损失比较小。红色是参考电源平面，曲线有波动，信号在传输时有阻抗不匹配情况，造成反射。所以在有限的条件下还是提倡根据信号的回流来选择信号的参考平面。未完待续——-
不知道大家认同这种仿真方式么，坚持学习！
以上是本人对于信号完整性设计的简单整理总结，其中有些遗漏，会及时更新。
如有错误，希望各位大神留言指正，顺便点个赞👍关注，感谢！！！
