阻抗设计中注意事项

下图si9000微带线和带状线的模型图，只有我们真正的认识里面参数的含义才能计算出正确的阻抗。

1. W1下线宽，W2上线宽

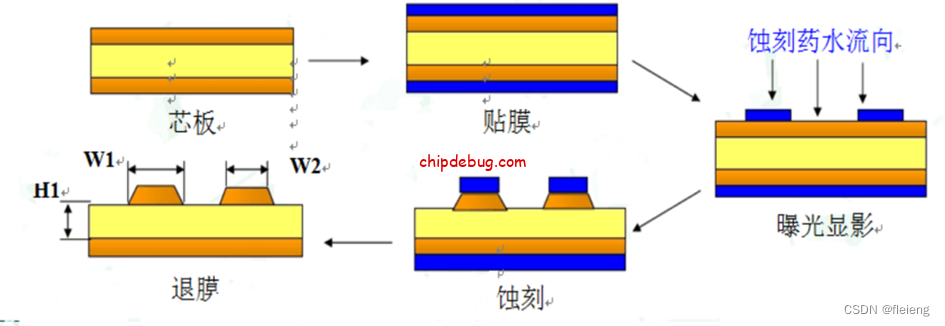

上图为采用化学试剂腐蚀出走线的示意图。
由于生产中蚀刻药水对铜表面接触的充分,而与下方接触相对较弱,因此蚀刻出来的线宽呈梯形,且W1>W2。
W1下线宽，W2上线宽取值：
通常我们在微带线中，w2上线宽与w1下线宽差值为1，而在带状线的模型中，我们取值是两者之差为0.5.

2. H1，H2阻抗线到参考层高度
下图为6层板的叠层，我们第四层为例，来说明下H1和H2参数注意事项。

下图为50欧姆单端信号的计算，我们来看几个参数。

从上图中可知,下线宽W1所接触的介质为芯板,因此阻抗计算软件中的H1值即为芯板厚度。
H2的参数就是SIGNAL和GND直接的距离也就是介质厚度加上铜厚，即1.18+4.02=5.2 之所以这样是因为，信号层本来是整张铜皮需要经过腐蚀会把多余的铜去掉，
线路显示出来，多层板在压合的过程中PP片会从固态变成液态，填充在线路之间，这样PP片的厚度就比之前的薄。最终的厚度就是填充完pp片的厚度加上铜厚，
PP在计算厚度的时候都已经计算了填胶损失之后的厚度。

3. 微带线铜厚T1，绿油参数C1，C2，CEr


微带线铜厚T1包含实际铜厚加上电镀的厚度。
根据IPC规定，电镀的铜厚为：20um(IPC二级规定) 25um(IPC三级规定)。
绿油参数C1，C2
指的是绿油的厚度，因为走线呈梯形，所以导致C2的厚度要小于正常的C1. 例如上面层叠来说，c1为0.71。c2取0.5.
CEr值得是绿油的介电常数。例如上面层叠来说，CEr为3.8.
