介绍
环境依赖
sudo apt-get install libevent-dev libjson-c-dev libsdl2-dev sudo apt-get install verilator sudo apt-get install gtkwave litex_sim
在conda虚拟环境中安装LiteX环境时，会自动安litex_sim可执行程序
它能够在PC上对LiteX构建的SoC进行仿真验证，使用的验证工具是verilator
# 进入工作目录 which litex_sim /home/vacajk/anaconda3/bin/litex_sim litex_sim的工作流程：
- 调用LiteX的标准流程：
- 构建SoC
- 生成verilog
- 生成BIOS程序bios.bin（运行在SoC中，RISCV GCC交叉编译）
- 跳过LiteX的流程：
- 综合、布局、布线
- 下载Bitstream
- litex_sim还会基于verilator仿真工具生成一个可执行程序Vsim（Linux GCC编译），用于仿真调度
- litex_sim能够将BIOS的串口桥接到可执行程序，这样就能在Linux命令行直接调试控制SoC
入门仿真
# 进入工作目录 cd ~/Study/litex/env/litex # --cputype <cpu name>：指定SoC中集成的CPU名称，我们一般使用vexriscv（一个非常小的RiscV处理器） litex_sim --cpu-type=vexriscv 仿真开始运行后，即可在Linux命令行中对BIOS的命令行进行操作
__ _ __ _ __ / / (_) /____ | |/_/ / /__/ / __/ -_)> < /____/_/__/__/_/|_| Build your hardware, easily! (c) Copyright 2012-2024 Enjoy-Digital (c) Copyright 2007-2015 M-Labs BIOS built on Aug 17 2024 16:26:13 BIOS CRC passed (3b300ea2) LiteX git sha1: 35498b468 --=============== SoC ==================-- CPU: VexRiscv @ 1MHz BUS: wishbone 32-bit @ 4GiB CSR: 32-bit data ROM: 128.0KiB SRAM: 8.0KiB --============== Boot ==================-- Booting from serial... Press Q or ESC to abort boot completely. sL5DdSMmkekro Timeout No boot medium found --============= Console ================-- litex> litex> ident Ident: LiteX Simulation 2024-08-17 16:26:04 litex> help LiteX BIOS, available commands: flush_cpu_dcache - Flush CPU data cache crc - Compute CRC32 of a part of the address space ident - Identifier of the system help - Print this help serialboot - Boot from Serial (SFL) reboot - Reboot boot - Boot from Memory mem_cmp - Compare memory content mem_speed - Test memory speed mem_test - Test memory access mem_copy - Copy address space mem_write - Write address space mem_read - Read address space mem_list - List available memory regions litex>
litex_server、litex_cli、litescope_cli仿真调试
对于litex_sim的仿真，我们也可以使用litex_server工具进行远程连接，litex_server介绍：TODO：跳转litex_server工具
运行litex_sim并：
- 使能etherbone模块（注意：使能etherbone时，会在Linux创建一个网口TAP，需要输入管理员密码）
- 使能scope模块
若使用到litex_server进行调试，需要打开多个命令行
litex_sim仿真窗口
# BASH A，用于运行litex_sim cd ~/Study/litex/env/litex # --with-etherbone：集成etherbone # --soc-csv csr.csv：生成寄存器表，litex_cli、litescope_cli会用到 litex_sim --cpu-type=vexriscv --with-etherbone --with-analyzer --soc-csv csr.csv # CTRL+C退出，重新运行一次 litex_sim --cpu-type=vexriscv --with-etherbone --with-analyzer --soc-csv csr.csv 注意：
- litescope_cli使用前需要确保当前目录包含文件：analyzer.csv
- litex_sim使用litescope_cli时，需要先运行一次用来生成analyzer.csv，然后第二次开始持续运行
litex_server窗口
# BASH B，用于运行litex_server # 查看网口TAP (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ ifconfig tap0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 192.168.1.100 netmask 255.255.255.0 broadcast 192.168.1.255 inet6 fe80::a8b6:24ff:fe69:7721 prefixlen 64 scopeid 0x20<link> ether aa:b6:24:69:77:21 txqueuelen 1000 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 37 bytes 5223 (5.2 KB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litex_server --udp --udp-ip 192.168.1.51 [CommUDP] ip: 192.168.1.51 / port: 1234 / tcp port: 1234 litex_cli窗口
# BASH C，用于运行litex_cli工具，确保运行目录下存在文件：csv.csr cd ~/Study/litex/env/litex # 使用litex_cli查看板子名称 (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litex_cli --ident LiteX Simulation 2024-08-17 17:52:41 # 使用litex_cli查看所有寄存器当前值 (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litex_cli --regs 0xf0000000 : 0x00000000 analyzer_mux_value 0xf0000004 : 0x00000000 analyzer_trigger_enable 0xf0000008 : 0x00000001 analyzer_trigger_done 0xf000000c : 0x00000000 analyzer_trigger_mem_write 0xf0000010 : 0x00000000 analyzer_trigger_mem_mask 0xf000002c : 0x00000000 analyzer_trigger_mem_value 0xf0000048 : 0x00000000 analyzer_trigger_mem_full 0xf000004c : 0x00000000 analyzer_subsampler_value 0xf0000050 : 0x00000000 analyzer_storage_enable 0xf0000054 : 0x00000001 analyzer_storage_done 0xf0000058 : 0x00000000 analyzer_storage_length 0xf000005c : 0x00000000 analyzer_storage_offset 0xf0000060 : 0x00000000 analyzer_storage_mem_level 0xf0000064 : 0x00000000 analyzer_storage_mem_data 0xf0000800 : 0x00000000 ctrl_reset 0xf0000804 : 0x12345678 ctrl_scratch 0xf0000808 : 0x00000000 ctrl_bus_errors 0xf0001000 : 0x00000000 ethphy_crg_reset 0xf0002000 : 0x0003d090 timer0_load 0xf0002004 : 0x00000000 timer0_reload 0xf0002008 : 0x00000001 timer0_en 0xf000200c : 0x00000001 timer0_update_value 0xf0002010 : 0x00000000 timer0_value 0xf0002014 : 0x00000001 timer0_ev_status 0xf0002018 : 0x00000001 timer0_ev_pending 0xf000201c : 0x00000000 timer0_ev_enable 0xf0002800 : 0x0000000a uart_rxtx 0xf0002804 : 0x00000000 uart_txfull 0xf0002808 : 0x00000001 uart_rxempty 0xf000280c : 0x00000001 uart_ev_status 0xf0002810 : 0x00000000 uart_ev_pending 0xf0002814 : 0x00000003 uart_ev_enable 0xf0002818 : 0x00000001 uart_txempty 0xf000281c : 0x00000000 uart_rxfull litescope_cli窗口
# BASH C，用于运行litescope_cli工具，确保运行目录下存在文件：analyzer.csr # 使用litescope_cli直接DUMP波形 (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litescope_cli No trigger, immediate capture. [running]... [uploading]... [====================>] 100% [writing to dump.vcd]... # 使用litescope_cli根据触发条件DUMP波形 # 如simsoc_ibus_cyc的上升沿触发 # 因为我们使用的是ibus_cyc信号，我们可以在litex_sim运行中的命令行中随便输入一个命令，即可实现IBUS总线触发 (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litescope_cli -r simsoc_ibus_cyc Exact: simsoc_ibus_cyc Rising edge: simsoc_ibus_cyc [running]... [uploading]... [====================>] 100% [writing to dump.vcd]... 波形DUMP
虽然litex_sim的可执行程序是verilator生成的，但默认参数时无法导出波形，若需要导出波形有如下几种方法
方法一：导出指定时间段的波形
若仿真前就已经知道需要导出波形的具体时间段，可以使用如下配置参数：
# --trace：使能DUMP # --trace：DUMP格式fst（fst文件较小） # --trace_start <start time (ps)> # --trace_end <end time (ps)> # 需要注意litex_sim对应的SoC运行在1MHz，我们将start和end设置的时间比较大 litex_sim --cpu-type=vexriscv --trace --trace-fst --trace-start 0 --trace-end 100e9 使用gtkwave打开波形
gtkwave build/sim/gateware/sim.gtkw
方法二：在命令行中配置寄存器控制波形导出
在前面的入门仿真中我们已经看到，Linux命令行已经桥接到了BIOS的命令行，我们可以使用寄存器写命令手动触发开始和停止仿真
# --trace：使能DUMP # --trace：DUMP格式fst（fst文件较小） # --sim-debug：是能sim-debug模块 litex_sim --cpu-type=vexriscv --trace --trace-fst --sim-debug –sim-debug参数能够在SoC中例化sim_debug模块，并在Verilog Top Module中引出用于仿真控制的信号
如下图中的sim_trace信号
- 在verilator仿真时程序会读取该信号状态
- 为1表示dump波形，为0表示不dump波形
- 该信号在SoC中有一个具体的寄存器可以控制
在命令行中输入help可以看到用于波形dump的控制命令
litex> help LiteX BIOS, available commands: mark - Set a debug simulation marker finish - Finish simulation trace - Toggle simulation tracing 我们一般用到finish和trace即可
# 开始dump litex> trace <DUMP ON> # 停止dump litex> trace <DUMP OFF> # 结束仿真 litex> finish - /home/vacajk/Study/litex/env/litex/build/sim/gateware/sim.v:1414: Verilog $finish 使用gtkwave打开波形
gtkwave build/sim/gateware/sim.gtkw 方法三：litex_cli配置寄存器控制波形导出
在前面litex_server调试中已经介绍过，可以使用litex_server和litex_cli实现寄存器操作
我们再配合方法二的配置，即可实现litex_cli配置寄存器控制波形导出
litex_sim仿真窗口
# BASH A，用于运行litex_sim cd ~/Study/litex/env/litex # --with-etherbone：集成etherbone # --soc-csv csr.csv：生成寄存器表，litex_cli会用到 litex_sim --cpu-type=vexriscv --with-etherbone --soc-csv csr.csv --trace --trace-fst --sim-debug litex_server窗口
# BASH B，用于运行litex_server (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litex_server --udp --udp-ip 192.168.1.51 [CommUDP] ip: 192.168.1.51 / port: 1234 / tcp port: 1234 litex_cli窗口
bash # BASH C，用于运行litex_cli工具，确保运行目录下存在文件：csv.csr cd ~/Study/litex/env/litex # 使用litex_cli所有寄存器当前值 (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litex_cli --regs 0xf0000000 : 0x00000000 ctrl_reset 0xf0000004 : 0x12345678 ctrl_scratch 0xf0000008 : 0x00000000 ctrl_bus_errors 0xf0000800 : 0x00000000 ethphy_crg_reset 0xf0001800 : 0x00000000 sim_finish_finish 0xf0002000 : 0x00000000 sim_marker_marker 0xf0002800 : 0x00000000 sim_trace_enable 0xf0003000 : 0x0003d090 timer0_load 0xf0003004 : 0x00000000 timer0_reload 0xf0003008 : 0x00000001 timer0_en 0xf000300c : 0x00000001 timer0_update_value 0xf0003010 : 0x00000000 timer0_value 0xf0003014 : 0x00000001 timer0_ev_status 0xf0003018 : 0x00000001 timer0_ev_pending 0xf000301c : 0x00000000 timer0_ev_enable 0xf0003800 : 0x00000000 uart_rxtx 0xf0003804 : 0x00000000 uart_txfull 0xf0003808 : 0x00000001 uart_rxempty 0xf000380c : 0x00000001 uart_ev_status 0xf0003810 : 0x00000000 uart_ev_pending 0xf0003814 : 0x00000003 uart_ev_enable 0xf0003818 : 0x00000001 uart_txempty 0xf000381c : 0x00000000 uart_rxfull 可以看到，在litex_cli中已经能看到sim_trace_enable、sim_finish_finish寄存器了
我们接着就可以使用方法二的顺序通过寄存器控制波形导出
# BASH C，用于运行litex_cli工具 # 开始dump (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litex_cli --write sim_trace_enable 1 # 停止dump (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litex_cli --write sim_trace_enable 0 # 结束仿真 (base) vacajk@vacajk-rog:~/Study/litex/env/litex$ litex_cli --write sim_finish_finish 1 # BASH A，用于运行litex_sim # 我们可以看到命令行中打印了log <DUMP ON> <DUMP OFF> - /home/vacajk/Study/litex/env/litex/build/sim/gateware/sim.v:1414: Verilog $finish 使用gtkwave打开波形
gtkwave build/sim/gateware/sim.gtkw Video
仿真video相关功能时需要安装SDL库，仿真程序会调用该库将SoC Video接口输出的图像显示到一个独立的窗口上
Color Bars
# 进入工作目录 cd ~/Study/litex/env/litex # --with-video-colorbars：使能video模块，并输出Color Bars到显示窗口 litex_sim --cpu-type=vexriscv --with-video-colorbars
Terminal Console
# 进入工作目录 cd ~/Study/litex/env/litex # --with-video-terminal：使能video模块，并将控制台字符输出到显示窗口 litex_sim --cpu-type=vexriscv --with-video-terminal
Frame Buffer
该模式会在SDRAM中申请一片区域作为图像的Frame Buffer
Video模块会自动从Frame Buffer中读取图像数据然后输出
# 进入工作目录 cd ~/Study/litex/env/litex # --with-video-framebuffer：使能video模块，并将控制台字符输出到显示窗口 # --with-sdram：用于存储Frame Buffer litex_sim --cpu-type=vexriscv --with-video-framebuffer --with-sdram 程序运行后会弹出一个窗口，是黑色的，表示Frame Buffer中所有的数据都为0
我们可以使用litex_sim的命令行给Buffer中写一些数据，然后查看窗口变化

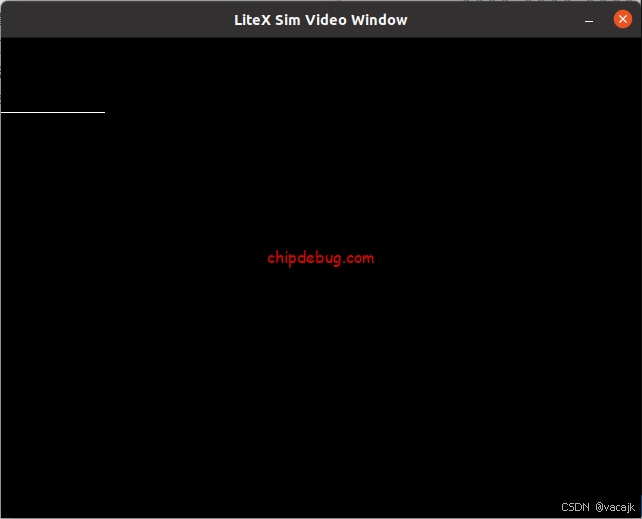

# 查看Frame Buffer基地址：0x40c00000 litex> mem_list Available memory regions: ROM 0x00000000 0x20000 SRAM 0x10000000 0x2000 MAIN_RAM 0x40000000 0x4000000 VIDEO_FRAMEBUFFER 0x40c00000 0x800000 CSR 0xf0000000 0x10000 # 对Frame Buffer写白色像素数据 litex> mem_write 0x40D00000 0xffffffff 1000 可以看到，其中一些像素变成了白色
Frame Buffer（通过litex_cli传输图像）
为了能够显示一个真实图片，我门需要想办法将图像在线传输到仿真的SoC中
因此需要在仿真时打开以下功能：
- etherbone：用来支持litex_server
- sdram：用来作Frame Buffer
TODO
注意
当完成video相关模块的仿真后若想继续仿真其他模块，需要删除build/sim文件夹，否则会有代码编译冲突
替换BIOS
提前运行一次litex_sim生成build/sim相关环境
# 进入工作目录 cd ~/Study/litex/env/litex litex_sim --cpu-type=vexriscv 运行liitex_bare_metal_demo，并配合build/sim生成demo固件（demo.bin会生成到当前目录下）
# --build-path=build/sim：指向编译目录，该文件夹中包含了gateware和software子目录 # --mem=rom：告诉编译工具demo.bin运行在rom中（启动地址会和bios.bin相同） liitex_bare_metal_demo --build-path=build/sim --mem=rom 运行litex_sim，将demo.bin替换bios.bin，并开始仿真
# --integrated-rom-init=demo.bin：使用自行编译的demo.bin替换调bios.bin litex_sim --cpu-type=vexriscv --integrated-rom-init=demo.bin # SoC启动后，会直接运行demo.bin程序，控制台打印 Available commands: help - Show this command reboot - Reboot CPU donut - Spinning Donut demo helloc - Hello C 程序测试
# hello world litex-demo-app> helloc Hello C demo... C: Hello, world! # donut litex-demo-app> donut Donut demo... $@@$$$$$$@@@ $$$$$##########$$$$$ #####**!!!!!!!!!!!**###$$$ *###**!!=!=======!==!!!**##### *#***!!!!=;;:::::::;====!!**#### ****!!!=;;~~--,,.,,-~:;;==!!****** !***!!==;;:-,,........,~:;;==!!***** !**!!!==;:~,...........-~:;=!!!!****= =!!*!!!=;;:~,.. ..,~:;==!!!***!= =!!*!!!==;:~-. ~:;==!!!!*!!!!= ;=!!*****!***!= ;=!!!**!***!!!=; ;=!!****########*!**###********!!!==: :;!!***####$$$$@@$$$$$####****!!!==: ~;=!!*####$$$$@@@@$$$###****!!!=;: -;=!!***####$$$$$$$####***!!==:~ ,~:=!!!***#######*#***!!!=;:~- ,~:;==!!!*******!!!==;;:~- .-::;;=======;;;:~~, .,,-------,.. Bootloader
TODO
模块仿真
除了litex_sim能够对LiteX SoC仿真外，部分其他模块也拥有自己的仿真脚本
| Module Name | Simulation Script Path | Description |
|---|---|---|
| liteth | liteeth/bench/sim.py | 网络仿真 |
| litesdcard | litesdcard/bench/sim.py | SD Card仿真 |
| liteiclink | liteiclink/bench/serwb/sim.py | 片间互联总线仿真 |
| litedram | litedram/litedram/phy/lpddr4/sim.py litedram/litedram/phy/lpddr5/sim.py |
SDRAM仿真 |
| linux-on-litex-vexriscv | linux-on-litex-vexriscv/sim.py | Linux on VexRiscv仿真 |
