allegro忽略DRC和重新显示已忽略DRC

ICMaker徽章-资深玩家-ChipDebug等级-LV3-ChipDebug3天前更新
60

忽略DRC主要有两种情况:
1.这些DRC错误是因为约束管理器的设置不合理，存在不影响制板
2.分批处理DRC，隐藏当前暂时不进行解决的DRC，使得界面更清晰

1.仅忽略单个DRC警告

图片[1]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug

 光标移至需要隐藏的DRC处右键

图片[2]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug

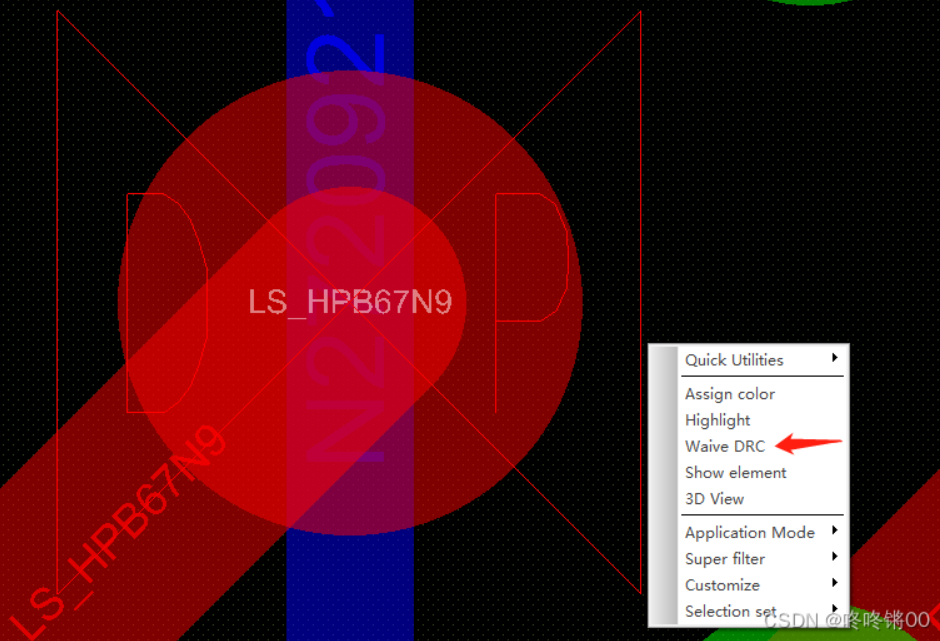

 点击waive DRC

图片[3]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug

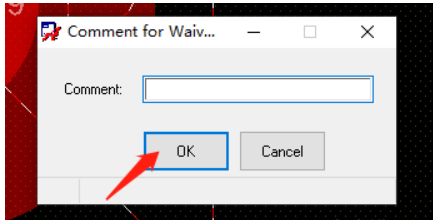

点击OK
即可忽略该DRC错误并隐藏其显示。

2.重新显示已忽略的DRC警告

图片[4]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug

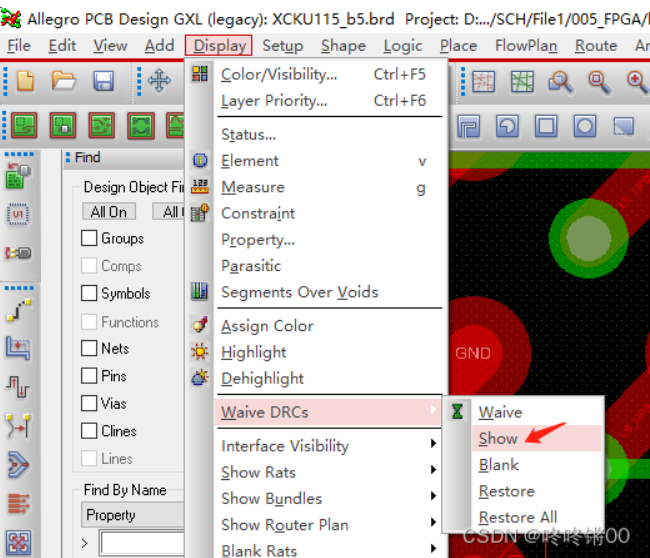

 按照上图，即可重新显示已经忽略的DRC错误，但并不是不再忽略该DRC！！！
重新显示出来的DRC颜色与其他未忽略的DRC颜色不同

图片[5]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug



3.取消对DRC警告的忽略

按以下步骤

图片[6]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug

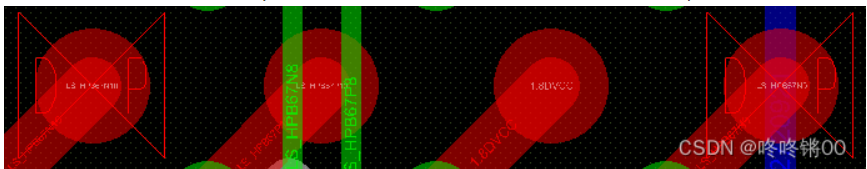

 单击黄颜色的DRC图标即可（或者或者直接Restore all恢复所有的已忽略DRC）

图片[7]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug



4.批量忽略DRC

图片[8]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug

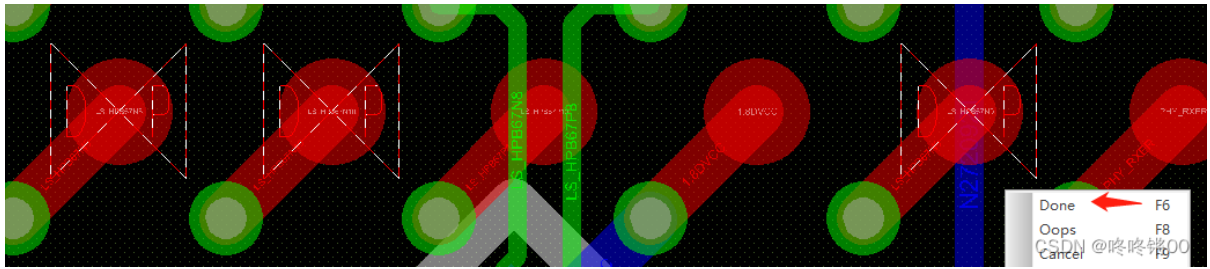

 框选需要忽略的DRC，Done即可

图片[9]-allegro忽略DRC和重新显示已忽略DRC-PCB设计社区-FPGA CPLD-ChipDebug

 注：显示和恢复忽略的DRC 的方法同2、3点
