标注尺寸方法：

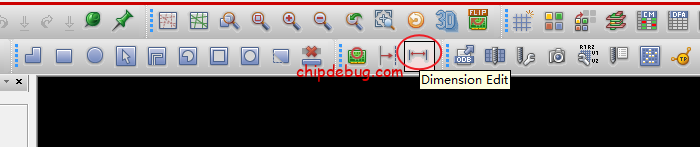

1， 点击“Dimension Environment”，如下图。 （或者工具栏manufacture->Dimension Environment）
然后鼠标右键，选择Linear Dimension，标注板框尺寸；标注圆弧半径尺寸则勾选Radial leader；删除尺寸标注则勾选Delete dimension。
在Options设置 Board Geometry/Dimension的颜色
在find中勾选shapes
然后点击板子的边框（Board Geometry/Outline），出现“十”，再点击另一侧边框出现“十”，鼠标向空白侧拖动，就会显示此边的Linear Dimension。
设置参数：
在Dimension Environment中，右击，可以选择“Parameters”来改变现实单位，以及还有很多的删除、修改功能。
设置单位为 inch 或 mm：
设置文本相关参数：
点击“apply”
技巧，给标注的尺寸，添加单位： 例如mm
标注显示单位：
allegro的尺寸标注是默认不显示单位的，选择标注尺寸命令的时候在 option—text 中填写%v%u 即可
添加孔径表格的方式：Manufacture->NC->Drill Legend然后一路ok
