使用 FPGA XILINX ALTERA INTEL 开发HDMI 之ARC与EARC您需要知道的一切

15 多年来，值得信赖的 HDMI 或“高清多媒体接口”一直是电视、投影仪和其他 AV 设备的首选数字连接器。在那段时间里，它发展成为终极的一体式连接，充当各种视频和音频格式的管道，不幸的是，这需要更多的首字母缩略词。

HDMI ARC（即音频回传通道）是一种符合 HDMI 标准的巧妙协议，理论上，它可以帮助简化复杂的 AV 设置并减少您需要的电缆数量。

但这有什么意义呢？最新的 eARC 在这张照片中的位置在哪里？继续阅读您需要的所有信息（以及更多信息）…

什么是 HDMI 和 HDMI ARC？

HDMI 早在 2002 年就推出了，第一个采用这种高科技连接器的消费套件于 2004 年上市。

它被宣传为一种将高质量数字图像和声音数据从源“上游”发送到电视、放大器或条形音箱的便捷方式。由于 HDMI 已成为事实上的 AV 连接，传统的模拟插座（如 SCART 和分量视频）发现自己已被置于备件箱中。

HDMI 接口多年来不断发展，新版本（HDMI 2.1是最新的）带来了对新的音频和视频技术的支持，例如 3D、4K、8K、HDR和高帧率等等。

直到 2009 年，HDMI ARC 协议才被添加到规格表中。它是作为 HDMI 1.4 版的一部分引入的，从那时起就一直是规范的一部分。

所谓ARC是指「音频回传信道」( Audio ReturnChannel)， 是2009年HDMI论坛提出HDMI1.4版时所增加的附加功能。如果电视与环绕放大机两方均搭载HDMI1.4端口(或高于HDM1.4版本)，就可以让环绕放大机的音效从电视回传给环绕放大机或是其它的音响器材，让音响系统能取代电视喇叭发声。

其实这类的运用并非新创，而是早就存在了，在以前，如果你用电视连接有线电视机上盒或是其它的信号源，又嫌电视机本身的音效不够好，可以透过数字光纤或数字同轴将音频输出给其它的音响器材，以获得较佳的声音质量。而ARC功能的出现，等于可以减化线材的连接，你只要用一条HDMI线，就可以从环放传送影音频号给电视，必要时，这条HDMI线也可以把电视的音效回传给环绕放大机。

什么时候使用 HDMI ARC？

描绘场景。您的机顶盒、游戏机和蓝光播放器都通过 HDMI 插入您的电视。

或者，您的智能电视可能正在使用Netflix或Amazon Prime Video等内置视频应用程序。无论哪种方式，您都不想使用电视的扬声器播放音频——您宁愿听到通过条形音箱或家庭影院放大器播放的所有内容。

以前，您必须将电视背面的光缆连接到音频设备上的光输入。

但这是一个混乱的解决方案。理论上，HDMI ARC 解决了这个问题。

HDMI ARC 消除了对光缆的需求，并允许您将音频从电视上的兼容 HDMI 插座“下行”发送到条形音箱或 AV 接收器上的兼容 HDMI ARC 插座。

使用 HDMI ARC 需要什么？

要利用 HDMI ARC，您需要一个电视和音频处理器（AV 接收器或条形音箱）以及匹配的支持 ARC 的 HDMI 插座。

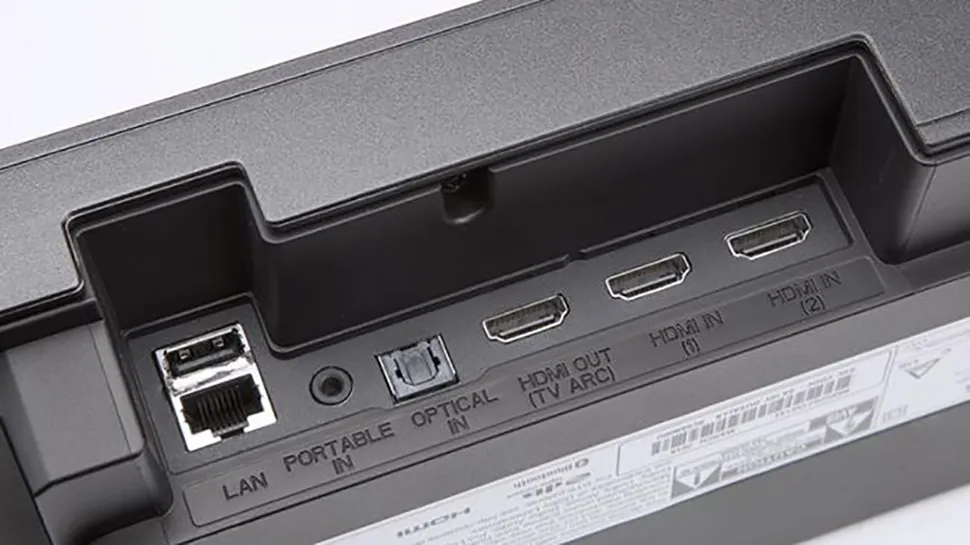

看看你的电视背面——如果它包含三个或四个 HDMI 插座，你需要找到标有“(ARC)”的那个。标签不是强制性的，但只要您的电视是 2009 年末或更新的型号，就应该有一个供您使用。如果您不确定，请查阅电视的用户手册。

对于某些电视，HDMI ARC 可能会自动工作。如果没有，您需要使用遥控器并调整一些电视设置，包括关闭电视的内置扬声器并让您的电视将音频发送到外部扬声器或放大器。

使用 HDMI ARC 不需要新的 HDMI 电缆。任何 HDMI 电缆都应该能够满足这些要求——只有当我们转向 eARC 时，这可能（可能）成为一个问题。但稍后会详细介绍。

作为该过程的一部分，您应该考虑启用 HDMI CEC（消费电子控制），这样您就可以打开电视并控制条形音箱或放大器的音量，而无需多个遥控器。不过，请注意：打开 HDMI CEC 可能会产生一些不需要的 AV 副作用 – 因此您可能需要先进行试验。

HDMI ARC 有问题吗？

担心潜在的口型同步问题？2006 年推出的 HDMI v1.3 添加了自动音频同步功能，尽管它只是可选的。这意味着一些支持 ARC 的产品可以很好地协同工作，而其他产品可能不会。

目前 ARC 面临的最大问题是制造商不得不选择他们想要包含的协议的哪些元素。

对所有相关音频编解码器的支持不是强制性的，因此您不能简单地假设电视能够通过 ARC 从电影中发送 5.1 杜比数字或 DTS 音轨。一些电视制造商只支持杜比数字，而另一些则只支持两声道立体声，不攻自破。

值得注意的是，ARC 不允许您对蓝光和 4K 蓝光上的全脂高品质编解码器进行比特流传输，例如 Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio 或 DTS:X 音轨。它只是剥离了核心 5.1 数据流。如果您想要这种级别的功能，您将需要 HDMI eARC。

但是，ARC 可以让您从 Netflix、Disney Plus 和 Amazon Prime Video 等流媒体服务接收杜比全景声音频，因为这些服务将杜比全景声嵌入到 ARC 可以处理的有损杜比数字+格式中。

什么是 HDMI eARC？有什么好处？
