PCIe扫盲——Flow Control基础（二）

在任何事务层包（TLP）发送之前，PCIe总线必须要先完成Flow Control初始化。当物理层完成链路初始化后，便会将LinkUp信号变为有效，告知数据链路层可以开始Flow Control初始化了。如下图所示：

注：由于VC0是默认使能的，所以当Flow Control初始化开始时，其会被自动的初始化。其他的Virtual Channel是可选的，只有当被配置为使能的时候才会被初始化。

Flow Control初始化被分为两个步骤，FC_Init1和FC_Init2，其在整个数据链路控制和管理状态机（Data Link Control & Management State Machine）的位置如下图所示：

在FC_Init1步骤中，PCIe设备会连续地发送三个InitFC1类型的Flow Control DLLP来报告其接收Buffer 的大小。三个DLLP的顺序是固定的：Posted、Non-Posted然后是Completions。如下图所示：

FC_Init2与FC-Init1类似，同样是连续的发送三个InitFC2类型的DLLP，当完成后，DLCMSM（上一篇文章中提到的状态机）会切换到DL_Active状态，表明数据链路层初始化完成。

注：可能有人会有疑惑了，FC_Init1和FC_Init2干的活不是差不多嘛，为什么还需要FC_Init2呢？原因是，不同的设备完成FC_Init1的时间可能是不同的，增加FC_Init2是为了保证每个设备都能收到FC初始化DLLP。

FC_Init DLLP的格式如下图所示：

在完成FC初始化之后，相邻的两个设备之间会周期性的通过Updated FC DLLP更新接收Buffer的大小。如下图所示：

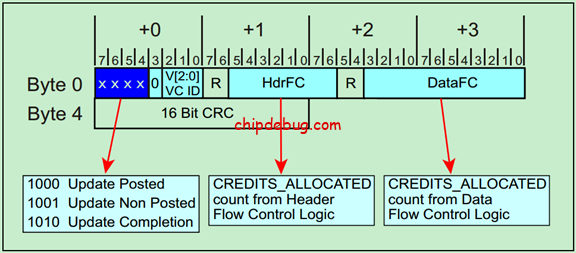

Update FC DLLP的格式与FC_Init的格式是类似的，具体如下：

前面说到。Update FC DLLP是周期性发送的，周期的值可以通过以下公式计算得：

具体可以参考PCIe的Spec，这里不再详细介绍，下面给出Gen1和Gen2的周期表格（根据公式计算的结果）。其中UF为UpdateFactor。

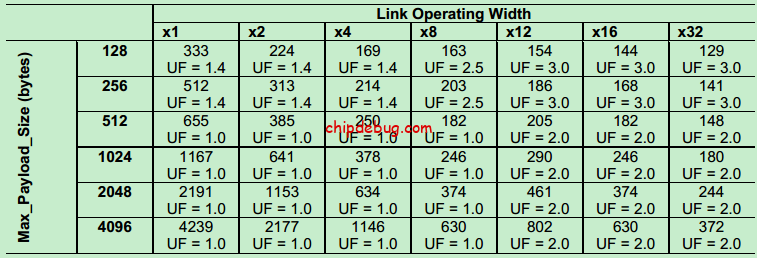

Gen1 （2.5GT/s）如下表所示：

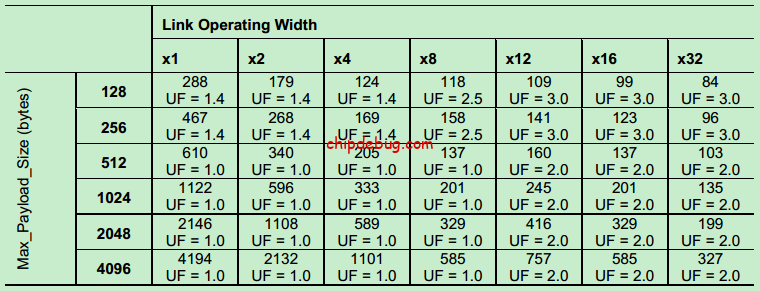

Gen2（5GT/s）如下表所示：

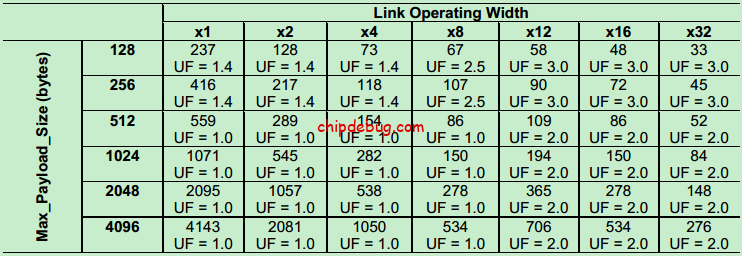

Gen3 (8GT/s）如下表所示：

注：虽然UpdateFactor是指的Flow Control中的系数，而AckFactor指的是Ack/Nak中的系数，但实际上他们的值是一样的。
